Convertisseur DSI HDMI vers MIPI

Le circuit pont DSI T358779XBG de Toshiba Electronics permet de convertir une sortie vidéo HDMI et audio en flux vidéo MIPI. Ainsi, les processeurs servant à piloter les grands écrans traditionnels peuvent s'interfacer facilement avec les produits mobiles grand-public ou industriels équipés d'écrans LCD miniatures nécessitant une entrée MIPI DSI.

En fournissant un support intégré à même la puce pour le traitement, le désentrelacement, la mise à l'échelle et la conversion de format vidéo, ce convertisseur réduit sensiblement la bande passante mémoire et la charge de traitement vidéo incombant au processeur hôte. La mise à l'échelle et la conversion dans l'espace couleurs permettent de formater et d'agrandir ou rétrécir la sortie du processeur pour l'adapter à la résolution et au format de couleurs de l'écran d'affichage.

Ce circuit supporte les formats de vidéo 3D courants et les protocoles compatibles avec la norme HDMI 1.4, aux résolutions jusqu'à 1920 x 1200 avec des taux de rafraichissement de 60 images/seconde. Des débits d'interface jusqu'à 4 Gbits/s vers l'écran LCD peuvent être obtenus, grâce à quatre voies de données offrant chacune un débit maximum de 1 Gbits/s.

Plusieurs interfaces audio, notamment I2S et TDM de S/PDIF, ainsi que le bus média série basse consommation MIPI SLIMbus sont supportées, rendant ce convertisseur bien adapté à un large éventail d'applications audio-vidéo.

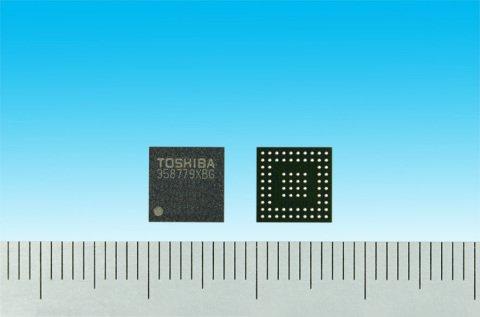

Proposé en boîtier 80 billes pour les cartes non-HDMI, ce chipset ne mesure que 7.0 x 7.0 mm, avec un pas de billes de 0.65 mm et une épaisseur maximum de 1.0 mm.
